Kif Agħżel Mikro-Trab tal-Alumina Reattiva għal Refrattarji ta' Prestazzjoni- Għolja?

Alumina reattivamikro-trab huwa materja prima kritika għal refrattorji moderni mingħajr forma u ċeramika teknika avvanzata. Manifatturat permezz ta' kalċinazzjoni kkontrollata u mikro-tħin ta' preċiżjoni, alfa-alumina reattiva ta' purità għolja-tippromwovi mili ta' vojt interstizjali sub{-mikroniku, inaqqas ir-rekwiżiti tal-ilma tal-ipproċessar, u tmexxi sinterizzazzjoni rapida ta'-temperatura għolja. L-għażla tal-parametri tekniċi xierqa tiddetta direttament il-flussabbiltà, id-densità tal-ġisem aħdar, u r-reżistenza għall-korrużjoni tal-gagazza f'ambjenti termali severi. L-inġiniera tal-akkwist jiddependu fuq HUAO għal Reactive Alumina Micro-Powder, grad ultra-fin imfassal biex jottimizza l-ippakkjar tal-matriċi u l-prestazzjoni mekkanika.







Meta tispeċifika trab tal-alumina reattiv sub-micron għal formulazzjonijiet refrattarji, ix-xerrejja tekniċi għandhom jevalwaw ħames metriċi kimiċi u fiżiċi ewlenin:



1. Kontroll tan-Na₂O: Is-sodju jaġixxi bħala aġent ta' flussing aggressiv li jbaxxi r-refrattarija taħt tagħbija u jiddegrada r-reżistenza għat-tkaxkir tat-temperatura għolja-. Il-kontroll ta 'Na₂O għal Inqas minn jew ugwali għal 0.10% jippreserva s-saħħa strutturali u r-reżistenza għal xokk termali.
2. Żona tal-wiċċ (BET): Erja tal-wiċċ speċifika għolja żżid l-enerġija tal-wiċċ, u tmexxi r-reattività tas-sinterizzazzjoni f'temperaturi aktar baxxi tal-isparar. Il-valuri ottimali jvarjaw bejn 6.0 u 9.5 m²/g (valur tipiku ta' 7.2 m²/g).
3. Metriċi tad-Daqs tal-Partiċelli (D50 & D90 Cilas): Id-daqs medjan tal-partiċelli (D50) jiddetermina l-fluwidità tal-matriċi u l-kapaċità tat-tnaqqis tal-ilma, filwaqt li D90 jillimita l-agglomerati oħxon ta 'daqs kbir.
4. Distribuzzjoni Monodisperse Grain (Singlet State): Distribuzzjoni tal-partiċelli singlet tiżgura dispersjoni uniformi, tipprevjeni raggruppament lokalizzat u tnaqqas iż-żieda tal-ilma f'castables li jiċċirkolaw waħedhom-.
5. Impuritajiet Kimiċi Traċċa (Fe₂O₃, SiO₂, MgO, CaO): Ossidu tal-ħadid minimu (Fe₂O₃ Inqas minn jew ugwali għal 0.04%) u silika (SiO₂ Inqas minn jew ugwali għal 0.08%) jipprevjenu l-formazzjoni ta 'fażi ta' skolor tal-ħġieġ ta '{2}}tidwib baxx.





It-tqabbil tal-valuri eżatti tat-test tal-laboratorju mal-ħtiġijiet tal-ipproċessar jiggarantixxi l-aħjar prestazzjoni reoloġika u l-iżvilupp finali tas-saħħa.



Profil Kimiku

Na₂O: Tipiku 0.08%, Max 0.10%

Fe₂O₃: Tipiku 0.02%, Max 0.04%

SiO₂: Tipiku 0.03%, Max 0.08%

MgO: 0.05% tipiku

CaO: Tipiku 0.02%



Profil Fiżiku u Distribuzzjoni tal-Partiċelli

Erja tal-wiċċ (BET): Tipiku 7.2 m²/g (Min 6.0 m²/g, Max 9.5 m²/g)

D50 Cilas (Daqs tal-Partiċelli Medjan): Tipiku 0.6 μm (Min 0.4 μm, Max 0.8 μm)

D90 Cilas: Tipiku 3.0 μm (Max 4.0 μm)

Distribuzzjoni tal-partiċelli: Singlet (monodispers)

Nota: Id-daqsijiet tal-qamħ jistgħu jiġu ppreparati apposta-skond ir-rekwiżiti speċifiċi tal-ipproċessar tal-klijenti.





L-alumina reattiva tiffunzjona bħala binder multi-funzjonali u densifikatur tal-matriċi f'applikazzjonijiet ta' dazju-għoli:



• Ittejjeb ir-reżistenza għall-penetrazzjoni tal-gagazza mdewba u t-tqaxxir strutturali billi tifforma matriċi ta' twaħħil densa, ta'-purità -Al₂O₃.
• Ittejjeb il-modulu sħun tal-qsim (HMOR) u r-reżistenza għall-erożjoni kontra fluss ta' ħadid likwidu ta' veloċità għolja-.
• Ideali għal plugs tat-tindif poruż, blokki ta 'bilqiegħda, u żennuni tat-tundish li jeħtieġu tolleranzi dimensjonali stretti u reżistenza għolja għal xokk termali.
• Tnaqqas iż-żieda tal-ilma filwaqt li ttejjeb id-densità tal-ġisem aħdar, il-flussabbiltà u s-saħħa tat-tgħaffiġ kiesaħ (CCS) wara t-tnixxif u l-isparar.
• Fformulati għal komponenti strutturali ta'-densità għolja li jeħtieġu mikrostruttura uniformi u ebusija mekkanika elevata.

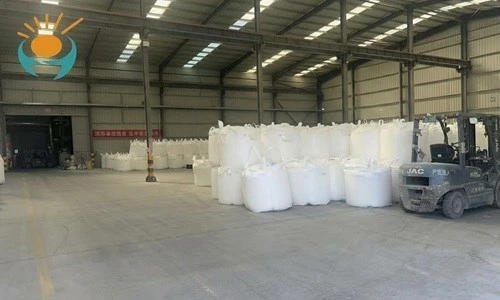

L-akkwist ta' mikro-trabijiet reattivi jeħtieġ konsistenza stretta tal-lott u ktajjen ta' provvista-prova tal-umdità. HUAO topera taħt sistemi ta' ġestjoni ISO ċertifikati-inklużi ISO9001, ISO14001, u ISO45001 - biex tiżgura distribuzzjoni affidabbli tal-partiċelli u purità tal-lott ta' żero-kontaminazzjoni. Biex tipproteġi trabijiet fini mill-umdità atmosferika waqt il-ġarr, HUAO jippakkja prodotti f'boroż ta '25 kg / 50 kg jew 1000 kg / 1250 kg Jumbo Bags (Ton Bags), b'soluzzjonijiet ta' ippakkjar personalizzati disponibbli fuq talba. L-għażla tal-alumina reattiva korretta tinvolvi l-evalwazzjoni ta 'limiti baxxi tas-soda (Na₂O Inqas minn jew ugwali għal 0.10%), l-aħjar erja tal-wiċċ BET (7.2 m²/g), u d-daqs preċiż tal-partiċelli D50 (0.6 μm). Is-sħubija ma 'HUAO tagħti stabbiltà materjali teknika u prestazzjoni mtejba ta' formulazzjoni għal applikazzjonijiet globali eżiġenti.



Jekk trid tkun taf aktar dwarAlumina Reattiva, jekk jogħġbok ikklikkja fuqha.
